Основные преимущества датчика уровня

1. Высокая точность и надежность датчика. Погрешность в статической режиме — не хуже 0.1% от диапазона измерения.
2. Температурная стабильность показаний. Наличие алгоритма термокомпенсации показаний датчика и встроенный датчик температуры. Каждый датчик проходит индивидуальные климатические испытания.
3. Взаимозаменяемость и «клонирование» датчиков без тарировки топливного бака. Т.к. все калибровочные и тарировочные данные «прошиваются» в датчик и архивируются программным обеспечением (монитором). Другими словами, вы можете «клонировать» датчики под конфигурацию каждого топливного бака без его тарировки.
4. Возможность выдачи данных в литрах. Датчик после тарировки бака может выдавать данные как в кодах так и в литрах с точностью не хуже + 1 литр. При выдаче данных в литрах потребителю нет необходимости «подкладывать» в пользовательское ПО таблицы тарировки и менять их при замене датчика или при перетарировке бака.
5. Широкий диапазон настроек датчика. Такие как выбор количества точек контроля — от 1023 до 4096 и Времени усреднения данных — 12 или 25 сек. Что позволим наилучшим образом адаптировать паказания датчика под индивидуальные особенности топливного бака.
6. Совместимость с Цифровым индикатором уровня топлива «ЦИТ».
7. Полностью автоматизированная система контроля параметров датчиков в условиях производства.
8. Функциональное и удобное ПО для калибровки и тарировки:

• позволяет многократно сократить трудозатраты при установке датчиков на транспорные средства с идентичными баками. При этом тарировка выполняется только для одного бака, а в остальные датчики, устанавливаемые на аналогичные баки, таблицы тарировки пересчитываются и загружаются автоматически;
• позволяет исправлять ошибки, допущенные персоналом при тарировке баков;
• позволяет заменять датчики без перетарировки бака;
• автоматически сохраняет в ПЭВМ параметры датчика, полученные при калибровке и тарировке;
• автоматически формирует в готовом для печати виде Протокол ввода датчика в эксплуатацию;
• исключает несанкционированное изменения настроек датчика.

Все датчики ДУ-02, ДУ-03 и ДУ-04 в 2013 году сертифицированы в Украине и выпускаются по зарегистрированным в Госстандарте Украины Техническим условиям.

Наименование параметра	Ед.изм.	Значение	Примечания
1. Длина рабочей части датчика (базовое исполнение)	мм	700 + 1	До 3000 мм макс.
2. Минимальная длина рабочей части датчика	мм	300	После обрезки
3. Напряжение первичного источника питания постоянного тока	В	9-30
4. Ток потребления от источника питания	мА	≤ 30
5. Максимальный диапазон вывода данных в коде	бит	0...1023 или 0...2047 или 0...4095	Выбирается пользователем после калибровки
6. Основная допустимая погрешность измерения в статическом режиме	%	0,1	От диапазона При 0...1023 бит
7. Разрешающая способность по выходу в кодах	%	0,1	При 0...1023 бит
8. Максимальное значение вывода данных в литрах	литр	16380
9. Максимальное число точек тарировки	254
10. Максимальный объем тарируемой емкости	литр	16380
11. Разрешающая способность по аналоговому выходу напряжения	%	0,1	От диапазона
12. Период усреднения результатов измерений в динамическом режиме	сек	12 или 24	Выбирается пользователем
13. Диапазон напряжения постоянного тока на аналоговом выходе *	В	от 0 до 2,5 от 0 до 5,0 от 0 до 10	Модификации по заказу
14. Сопротивление нагрузки аналогового выхода	кОм	≥ 10
15. Цифровой интерфейс	RS485	Основной
16. Диапазон рабочих температур	ОС	От минус 30 до +65
17. Диапазон измеряемых и выводимых значений температуры датчика	ОС	От минус 40 до +100
18. Точность измерения температуры	ОС	+ 1
19. Степень защиты корпуса от пыли и влаги	IP66

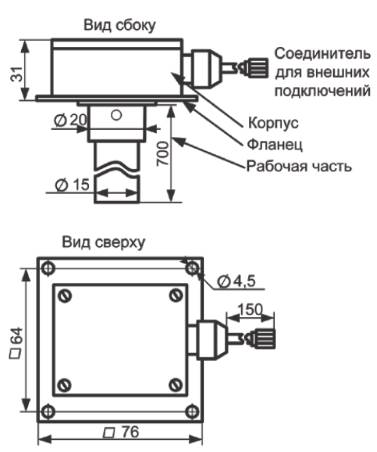

20. Габаритные размеры датчика	мм	76х76х738

Комплект поставки

В состав комплекта поставки датчика входят:

• датчик уровня;
• программное обеспечение для калибровки и тарировки датчика;
• комплект монтажных деталей;
• комплект кабелей с ответными частями соединителей для подключения к датчику;
• Руководство по эксплуатации.

По отдельному заказу могут поставляться:

• гальванически развязанный адаптер RS485-USB для подключения датчика к ПЭВМ при калибровке и тарировке;
• гальванически развязанный адаптер RS485/RS232 для подключения датчика к внешним устройствам по цифровому интерфейсу;
• помехозащищенный стабилизатор напряжения постоянного тока 24/12В;

Гарантии

Установленный гарантийный срок эксплуатации датчика ДУ-02М – 24 месяца при соблюдении потребителем условий и правил эксплуатации.
