Датчик уровня ДУ-02 S (RS 485-232)
Датчик уровня ДУ-02S (RS 485-232) (далее по тексту – датчик) предназначен для измерения уровня или объема жидкости с относительной диэлектрической проницаемостью от 1,8 до 3 в емкостях, баках, резервуарах (далее по тексту – баках) и выдачи цифрового сигнала для отображения, передачи или регистрации уровня во внешних устройствах
Основные преимущества датчика уровня
1. Высокая точность и надежность датчика. Погрешность в статической режиме — не хуже 0.15% от диапазона измерения.
2. Температурная стабильность показаний. Наличие алгоритма автоматичекой термокомпенсации показаний датчика и встроенный датчик температуры.
3. Наличие двух типов калибровки датчика
- расчетная, без использование топлива;
- точная, с использованием топлива.
- выбор количества точек контроля — от 1023 до 4096
- выбор времени усреднения данных — 12 или 25 сек.
- выбор скорости передачи данных (для датчиков с интерфейсом RS 232)
6. Автоматическое определение номера ДУ-02S с интерфейсом RS485.
7. Полностью автоматизированная система контроля параметров датчиков в условиях производства.
8. Функциональное и удобное ПО для калибровки и тарировки:
- позволяет исправлять ошибки, допущенные персоналом при тарировке баков;
- автоматически сохраняет в ПЭВМ параметры датчика, полученные при калибровке и тарировке;
- автоматически формирует в готовом для печати виде Протокол ввода датчика в эксплуатацию;
- исключает несанкционированное изменения настроек датчика.
| Наименование параметра | Ед.изм. | Значение | Примечания |
|---|---|---|---|
| 1. Длина рабочей части датчика (базовое исполнение) | мм | 700 + 1 | До 4000 мм макс.* |
| 2. Минимальная длина рабочей части датчика | мм | 300 | После обрезки |
| 3. Напряжение первичного источника питания постоянного тока | В | 9-30 | |
| 4. Ток потребления от источника питания | мА | ≤ 30 | |
| 5. Максимальный диапазон вывода данных в коде | бит | 0...1023 или 0...2047 или 0...4095 | Выбирается пользователем после калибровки |
| 6. Основная допустимая погрешность измерения в статическом режиме | % | 0,1 | От диапазона При 0...1023 бит |
| 7. Разрешающая способность по выходу в кодах | % | 0,1 | При 0...1023 бит |
| 8. Период усреднения результатов измерений в динамическом режиме | сек | 12 или 25 | Выбирается пользователем |
| 9. Цифровой интерфейс | RS 485 | RS 232 | Выбирается при заказе |
| 10. Скорость передачи данных по цифровому интерфейсу | бит/сек | 9600/19200/38400/56000/57600/115000 | Выбирается пользователем |
| 11. Диапазон рабочих температур | ОС | От минус 30 до +65 | |
| 12. Диапазон измеряемых и выводимых значений температуры датчика | ОС | От минус 40 до +100 | |
| 13. Точность измерения температуры | ОС | + 1 | |
| 14. Степень защиты корпуса от пыли и влаги | IP66 | ||

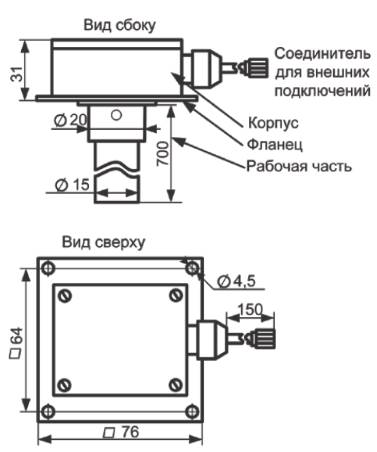

| 15. Габаритные размеры датчика | мм | 76х76х738 |
Комплект поставки
В состав комплекта поставки датчика входят:
- датчик уровня;
- программное обеспечение для калибровки и тарировки датчика;
- комплект монтажных деталей;
- комплект кабелей с ответными частями соединителей для подключения к датчику;
- Руководство по эксплуатации.
- гальванически развязанный адаптер RS485-USB для подключения датчика к ПЭВМ при калибровке и тарировке;
- гальванически развязанный адаптер RS485/RS232 для подключения датчика к внешним устройствам по цифровому интерфейсу;
- помехозащищенный стабилизатор напряжения постоянного тока 24/12В;
Гарантии
Установленный гарантийный срок эксплуатации датчика ДУ-02S – 12 месяцев со дня продажи изготовителем при соблюдении потребителем условий и правил эксплуатации.
